安全卫士

一．背景及需求

1.1. 应用背景

随着社会对文明驾驶和交通安全的日益重视，人们不断提高车辆驾驶的安全性和智能交通设施建设。其中部分小型交叉路口及山区公路地形复杂，路窄、弯道多、坡陡。车辆遇到弯道或交叉路口时，驾驶者对前方交通状况缺乏足够的了解，短暂的应变时间会使司机发生误判从而导致交通事故，急转弯地形及小型交叉路口导致事故的问题亟待解决。虽然近些年我国交通管理部门和道路管理机关在弯道地形区域及小型交叉路口预先设立了多种多样的提示标语与警示标志，像常规的广角镜、普通标志牌等，但避免交通事故的效果还是不够理想。针对小型交叉路口、急转弯、陡坡弯道等不利地形的交通安全问题，迫切需要采用智能化交通系统等技术对道路交通进行即时动态的侦测、警告、引导和管制，实现道路交通安全有序、保障驾驶人生命和财产安全的目标。为此，我们设计了一种小型交叉路口及急转弯处会车的智能提示预警系统，拟解决小型交叉路口及急转弯盲区道路会车的问题，增强小型交叉路口及急转弯地形安全会车的可靠性，减少事故发生的可能性。

1.2. 适用场所

1.不具备安装信号灯的小型交叉路口（丁字路口、十字路口）；

2.急转弯存在盲区的路段；

3.其他存在视觉盲区的路段 ；

4.可扩展应用到长坡，雾区，限高，落石等危险路段

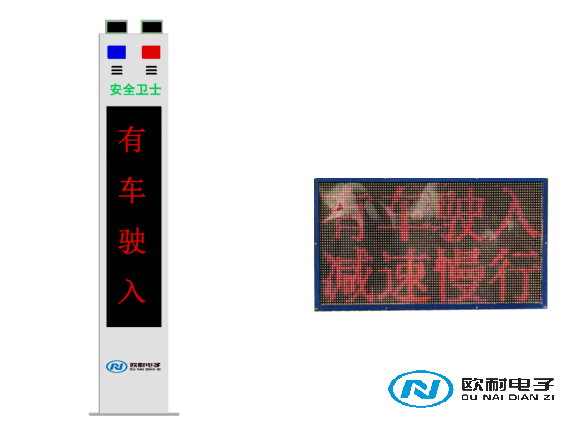

二．产品介绍

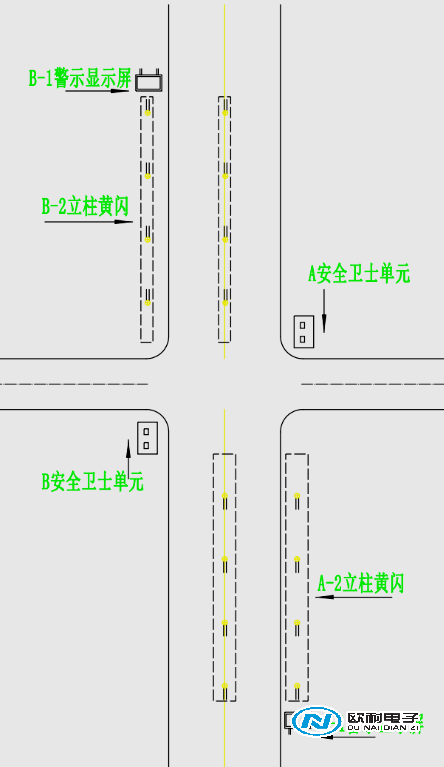

十字现场架设俯视图

路口安全卫士系统是在主十字路口左右两侧（AB）路边各安装一套路口安全卫士单元，A安全卫士单元显示屏面向辅路方向。功能介绍已A系统介绍：

（1）当辅路A安全卫士单元雷达探测器探测到有人或车辆进入主路口时，A-1的预警单元LED屏显示红色“有车驶入，减速慢行”字幕内置红蓝爆闪灯开始工作，同时显示屏后面会有同步亮起的A-2立柱式黄闪灯，提醒司机对向来车，注意安全；同时A安全卫士单元LED屏显示红色左侧来车，注意安全；

（2）常规无车辆及行人状态下，A安全卫士单元LED屏显示绿色“前方路口，注意安全”字幕内置红蓝爆闪灯熄灭，A-1的预警单元LED屏显示绿色“前方路口，注意安全”字幕，A-2立柱黄闪熄灭。

（3）A安全卫士单元内置语音提示播报功能，依据显示字幕自动播放声音，解决盲人及文盲人员安全通行。

三．产品特点

（1）自动化运行，稳定可靠，无需人工干预；

（2）模块化设计，结构紧凑合理；

（3）车辆检测精度高，安装雷达不需破坏路面，安装敷设线路施工简单；

（4）信息实时传输延迟小，适用于快速同步触发的要求；

（5）管理部门可本地通过手机WiFi进行更改警示、交通安全宣传信息；

（6）A安全卫士单元可拓展车速显示功能及预警抓拍功能（需另购配件）

四、主要设备技术参数

（产品以实际生产为准）

·外壳体采用钣金材质+喷塑，具有良好的抗氧化性，使用期内设备不褪色。

·检测单元总高度2.2m，顶部由两个预警雷达单元和一组红蓝爆闪灯组成。

·检测单元内置盲人预警广播系统，可定时播放及调整音量小。

·检测单元显示部分为P10全彩LED显示屏，尺寸为1280*320mm，可以由管理部门通过手机链接系统wifi编辑任意显示文字和图案。

·黄闪灯可设置多个，当预警时会同步闪烁。

·显示屏模块为P10全彩LED显示屏，尺寸为960*480mm，可以由管理部门通过手机wifi编辑任意显示文字和图案。

·耐高、低温性能：-30℃~+55℃。

·工作电压：AC220V±20%，50Hz±2Hz。
